Viti per truciolare con punte taglienti sotto la testa: evita la spaccatura del legno, senza preforatura

Le punte da taglio sono piccole nervature rialzate sul lato inferiore della testa di una vite per truciolare e sono il motivo per cui una moderna vite per truciolare può essere inserita in uno scaffale, nel corpo di un mobile o in un pannello piatto senza foro pilota e senza spaccare il pannello.

I pennini funzionano come alesatori in miniatura. Quando la testa si avvicina alla superficie, fresa via il materiale in trucioli sottili invece di comprimerlo, in modo che il pannello non debba mai assorbire l'intera forza di incuneamento di una faccia del cuscinetto svasata. Si tratta di un piccolo dettaglio che cambia il comportamento dell'intero giunto e che vale la pena comprendere prima di specificare, immagazzinare o acquistare elementi di fissaggio per la produzione.

Questa guida spiega cosa fanno effettivamente i pennini, come interagiscono con la geometria della testa, la forma del filo e lo stile della punta e dove la tecnica ha ancora dei limiti. Per uno sguardo più ampio alla stessa famiglia di elementi di fissaggio nei prodotti per pannelli, il nostro articolo su viti per truciolare per applicazioni su pannelli di fibra e MDF è un utile compagno di lettura.

Cosa sono veramente i pennini da taglio sotto la testa

Nelle viti per truciolare a testa svasata i denti taglienti si trovano sulla superficie di appoggio conica sotto la testa, solitamente disposti radialmente come i raggi di una ruota. A seconda del modello, appaiono come da quattro a sei piccole nervature, cunei o tacche che sporgono leggermente dalla superficie del cuscinetto.

La posizione conta più delle dimensioni. Poiché i pennini sono sollevati, entrano in contatto con la tavola prima che lo faccia la superficie di appoggio piatta o conica. Questo breve vantaggio è ciò che consente loro di tagliare anziché schiacciare. Una vite con una superficie di appoggio perfettamente liscia deve farsi strada nel pannello e la pressione non può andare da nessuna parte se non verso l'esterno verso il bordo libero più vicino.

In molti prodotti reali il pennino e la costa sono la stessa caratteristica. Una vite descritta come avente una testa nervata può utilizzare un modello di nervatura a sei smussi che combina un bordo di alesatura con una cresta di rinforzo, quindi la testa resiste alla distorsione durante il taglio. Ciò che conta quando si confrontano le viti è se la parte inferiore ha i bordi taglienti rialzati.

• Alesare e svasare la parte superiore del foro mentre la testa si inserisce
• Tagliare fibre e particelle invece di comprimerle
• Liberare la svasatura in modo che la superficie del cuscinetto possa essere a filo
• Diminuzione della coppia necessaria per portare la testa in superficie
• Ridurre l'anello in rilievo e le crepe sottili che appaiono attorno a una testa forzata

Perché il truciolare e l'MDF si dividono quando si salta il foro pilota

Il truciolare e l'MDF non sono legno massiccio. Il pannello truciolare è un tappeto di trucioli di legno legati con resina, mentre l'MDF è un pannello di fibra denso e omogeneo. Nemmeno la struttura cellulare che consente al legno massiccio di allungarsi e comprimersi attorno a un elemento di fissaggio. Quando il materiale non ha nessun posto dove muoversi, si rompe.

Una vite danneggia una tavola in due modi. La sezione filettata sposta il materiale radialmente, motivo per cui una vite sovradimensionata può dividere un pannello lungo la sua lunghezza. La testa aggiunge un secondo e spesso più grande problema: una superficie di appoggio svasata si comporta come un cuneo con un'impronta molto ampia, spingendo verso l'esterno attraverso l'intero diametro della testa anziché lungo la linea della filettatura.

La divisione di solito inizia nel punto più debole, quindi i guasti si raggruppano vicino ai bordi e alle estremità del pannello, attorno ai vuoti e alle zone a bassa densità nel nucleo e lungo la linea in cui il pannello non è supportato. La preforatura risolve questo problema rimuovendo il materiale in anticipo, ma aggiunge un passaggio e rallenta l'assemblaggio. I pennini taglienti risolvono il problema dove ha origine la maggior parte della pressione di incuneamento, ovvero la testa.

Come i pennini da taglio prevengono la spaccatura senza preforatura

La sequenza seguente descrive un normale avvitamento con una vite per truciolare zigrinata in un prodotto a pannello, senza foro pilota e senza svasatura.

1. Il punto morde. Una punta acuminata, o una punta scanalata di tipo 17 nelle tavole più dense, inizia il foro e dà al filo qualcosa su cui fare presa.
2. Il filo tira. Le filettature grossolane agganciano il pannello e abbassano la vite, spostando una quantità limitata di materiale attorno al gambo.
3. I pennini toccano per primi. Poiché stanno fieri della faccia del cuscinetto, incontrano la superficie diversi giri prima che la testa si appoggi.
4. I pennini tagliano una svasatura poco profonda. Tagliano e rimuovono lo strato superiore di fibre o trucioli anziché premerlo verso l'interno, creando un sedile che si adatta all'angolo della testa.
5. Il materiale spostato deve andare da qualche parte. Tagliare invece di comprimere mantiene lo stress locale, quindi non si sposta fino al bordo del pannello.
6. La testa è a filo con una coppia inferiore. È necessaria meno forza, quindi la frizione si rilascia prima e la superficie attorno alla testa rimane intatta.

Punto chiave: i pennini prendono di mira la testa, e la testa è il punto da cui proviene la maggior parte della pressione di spaccatura nel pannello truciolare e nell'MDF. Ecco perché spesso è possibile avvitare una vite con nipplo senza preforatura, anche se la sola filettatura causerebbe comunque danni.

Geometria della testa: dove vivono i pennini

Il tipo di testa decide dove possono posizionarsi i pennini e quanto materiale possono eliminare. Quattro famiglie coprono la maggior parte dei lavori con pannelli truciolari.

Teste svasate e doppie

Queste sono la scelta standard per pannelli truciolari e MDF. Un cono singolo taglia una sede continua, mentre una versione a doppia svasatura utilizza due angoli in modo che la testa affondi più in profondità con una transizione più pulita in superficie.

Teste semisvasate

Un angolo del cono più basso distribuisce la pressione su un'area leggermente più ampia, il che è utile nei pannelli sottili e nelle tavole dove una svasatura profonda assottiglierebbe troppo il materiale. Questi sono spesso abbinati a un punto di tipo 17.

Pan, tromba e teste rialzate

Le facce dei cuscinetti più larghe sono adatte a tavole morbide e fogli sottili, dove la priorità è il bloccaggio piuttosto che l'affondamento a filo. I pennini, quando presenti, si trovano sulla parte inferiore piatta e continuano ad alesare la bocca del foro.

L'importante non è il nome sulla scatola ma la parte inferiore della testa. Se la superficie di appoggio è piana e continua, la testa continuerà a incuneare il pannello aperto, indipendentemente da quanto bene sia progettata la filettatura. Cerca bordi taglienti rialzati.

Viti per truciolare con configurazioni a testa multipla Esplora le viti per truciolare con diversi stili di testa e materiali, con punte affilate e filettature ottimizzate per pannelli truciolari, MDF e lavori di ebanisteria. Visualizza il prodotto →

Fili, punti e nervature che supportano l'azione del pennino

I naselli gestiscono solo l'estremità della testa del giunto, quindi il resto della vite deve cooperare. Una filettatura a conduttore singolo grossolana e profonda con un passo ampio è il classico disegno del truciolato, perché si innesta nella struttura del truciolo senza bisogno di un foro pilota.

Nell'MDF il nucleo è più denso e uniforme e i trucioli non hanno quasi nessun posto dove andare. La filettatura doppia o doppia guida più velocemente e riduce la pressione per giro, mentre una coda fresata o una punta scanalata di tipo 17 consentono alla polvere di uscire dal foro invece di compattarla sotto la testa.

Disegni a coste e fresate

Le nervature sotto la testa aggiungono due vantaggi contemporaneamente: rinforzano la testa contro la deformazione e prolungano l'azione di alesatura dei pennini. Quando viene fresata anche la coda del filetto, la vite ritaglia un proprio gioco nella parte superiore del foro, mantenendo bassa la coppia motrice fino al momento in cui la testa tocca terra.

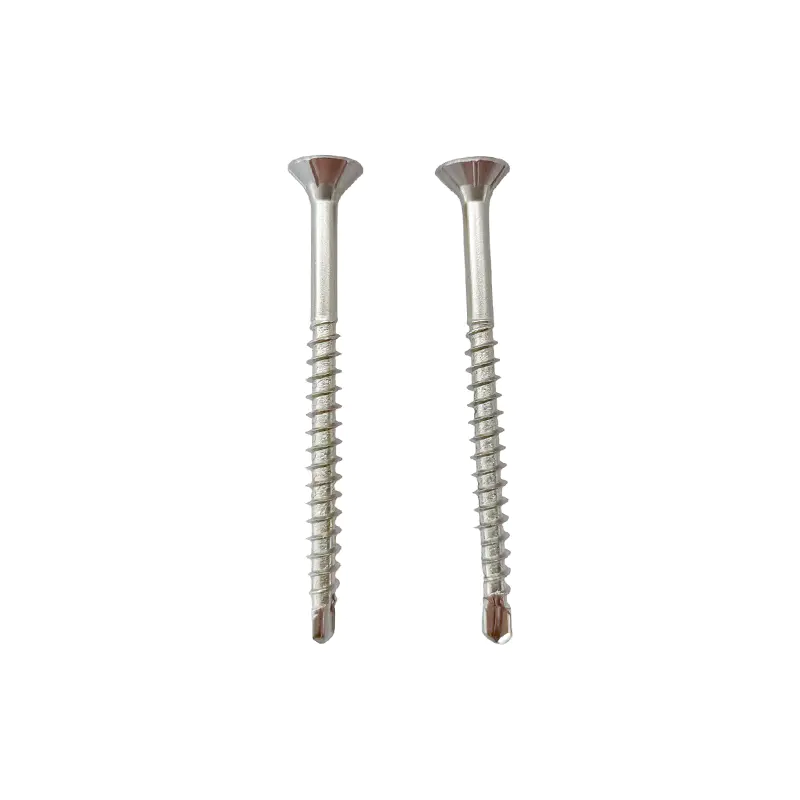

Vite per truciolare esalobata a doppia testa svasata con coda fresata Vite in acciaio inossidabile SUS304 con guida a sei smussi, nervature fresate e coda fresata per un assemblaggio sicuro di truciolare, MDF e mobili. Visualizza il prodotto →

Abbinare la vite alla tavola

Non esiste una singola vite per truciolare adatta a ogni substrato. Utilizzare la tabella seguente come punto di partenza quando si seleziona una specifica per un nuovo assieme o una riparazione.

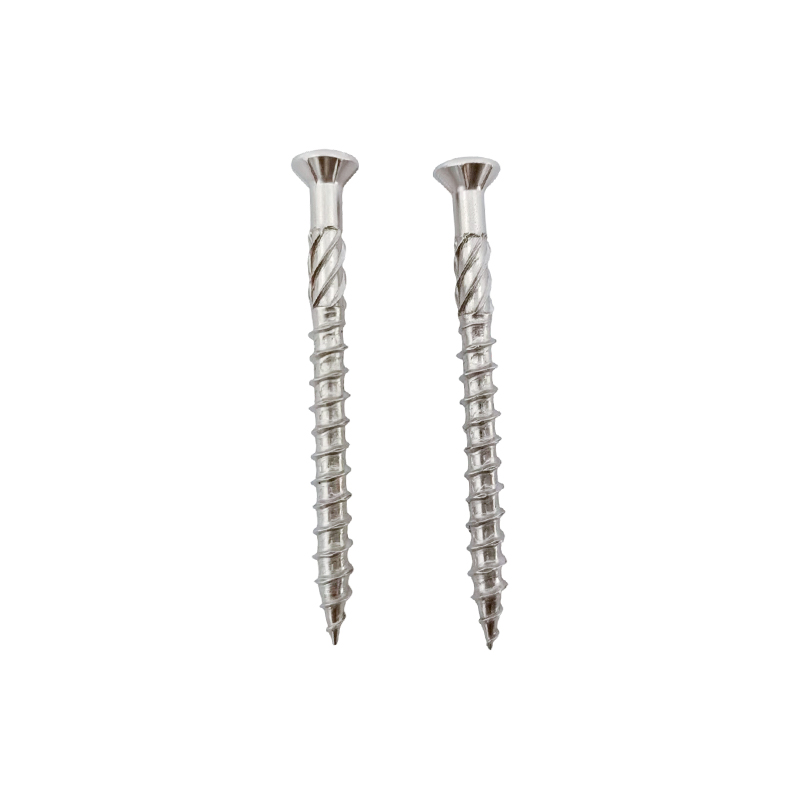

Vite per truciolare Torx tipo 17 semi svasata Vite in acciaio inossidabile SUS304 con testa semisvasata, doppia filettatura e profilo Tipo 17 per truciolare, MDF e mobili. Visualizza il prodotto →

Tecnica di guida: ottenere il massimo vantaggio dai pennini

I pennini tagliati riducono il rischio di rottura, ma non possono compensare una cattiva pratica di guida. Alcune abitudini fanno la differenza.

• Impostare la frizione a un livello basso e aumentarla gradualmente fino a quando la testa non si posiziona, anziché guidare a coppia massima fin dall'inizio.
• Utilizzare una punta che corrisponda esattamente alla rientranza. Una punta usurata arrotonda la trasmissione e incoraggia una coppia eccessiva.
• Guidare a velocità moderata. Un numero di giri elevato genera calore e può frantumare il legante nel pannello truciolare.
• Fermarsi quando la testa è a filo con la superficie, non quando il conducente stalla o la tavola scricchiola.
• Tenere gli elementi di fissaggio lontani dai bordi e dalle estremità. I pennini abbassano il rischio, non lo eliminano.
• Sostenere il pannello su una superficie solida. Una tavola non supportata si flette e la flessione divide i pannelli.

Errori comuni che causano ancora divisioni

• Scegliere una vite solo in base alla lunghezza e ignorare la parte inferiore della testa.
• Utilizzo di una vite a faccia piatta con cuscinetto in un prodotto a pannello perché era già nella scatola.
• Avvitare una vite di diametro troppo grande per lo spessore della tavola.
• Continuare a stringere dopo che la testa si è posizionata.
• Utilizzo di un avvitatore ad impatto ad alta velocità senza controllo della frizione su pannelli sottili.
• Inserimento in una spaccatura esistente o in un foro riutilizzato, dove non è rimasto materiale intatto da tagliare.

Domande frequenti

D1: Il taglio delle punte elimina davvero la necessità di preforare?

Nella maggior parte dei prodotti a pannelli, sì. Per pannelli truciolari e MDF con spessori normali è possibile azionare direttamente una vite per truciolare a testa svasata con dentellatura, a condizione che il diametro della vite sia proporzionato al pannello e che la frizione dell'avvitatore sia regolata in modo sensato. Per legno duro, compositi densi, sezioni sottili e posizioni vicine a un bordo, mantenere un piccolo foro pilota.

Q2: I pennini tagliati sono uguali alle costole sotto la testa?

Sono strettamente correlati e spesso combinati in un'unica funzione. Una nervatura può essere puramente di rinforzo, puramente di taglio o entrambe le cose. Ciò che identifica una punta da taglio è che il bordo rialzato incontra prima la superficie del pannello e taglia via il materiale mentre la testa ruota verso il basso.

Q3: Posso utilizzare viti per truciolare dentellate nell'MDF?

Sì, e sono comuni lì. Abbinare una testa nibbed ad una coda fresata o una punta tipo 17 in modo che la polvere prodotta dal nucleo denso abbia una via di fuga, e guidare a velocità moderata con una regolazione della frizione che fermi la vite a filo.

Q4: I pennini riducono la forza di tenuta?

No. La forza di tenuta deriva dall'impegno della filettatura nel pannello, non dalla testa. Semmai, una testa che si posiziona a filo invece di stare in posizione orgogliosa produce un carico di serraggio più uniforme attraverso il giunto e una superficie finita più piatta.

Specifica delle viti per truciolare dentate

Quando scrivi una specifica o effettui un ordine, descrivi la testa separatamente dal filo. Elencare lo stile della testa e se la parte inferiore presenta punte taglienti o un motivo a nervature, quindi la forma e il passo della filettatura, il tipo di punta, il diametro e la lunghezza nominali, il grado del materiale, l'incavo di guida e la finitura superficiale.

Questi dettagli sono ciò che determina se una vite può essere avvitata senza preforatura in un dato pannello. Due viti di lunghezza e diametro identici possono comportarsi in modo completamente diverso nello stesso pezzo di truciolare se una ha la superficie di appoggio liscia e l'altra ha i bordi taglienti sotto la testa.

Puoi rivedere l'intero Gamma di viti per pannelli truciolari per confrontare stili di testa, configurazioni di centine e opzioni di punta in un unico posto e abbinare una specifica alla tavola effettivamente utilizzata. Scegli la testa per la superficie, la filettatura per il nucleo e la punta per la polvere e la maggior parte dei pannelli divisi scomparirà prima che venga praticato il primo foro pilota.
