Viti autofilettanti a coda piatta e a coda affilata: differenze nella formazione della filettatura dei materiali

Due viti autofilettanti possono sembrare quasi identiche in un contenitore e tuttavia comportarsi in modi completamente diversi su una catena di montaggio. La differenza di solito inizia dalla coda, l'estremità del gambo opposta alla testa. Una vite a coda piatta termina con una faccia smussata e smussata, mentre una vite a coda affilata termina con una punta affusolata. Questa singola scelta geometrica decide se è necessario un foro pilota, quanto velocemente si avvia la vite e quanta coppia motrice assorbe il giunto prima che qualcosa si rompa.

La geometria, tuttavia, racconta solo metà della storia. Il materiale dietro la punta, insieme al trattamento termico applicato su di esso, decide se i fili si formano in modo pulito nel substrato o lo spelano.

Cosa fa realmente la coda di una vite autofilettante

Nella terminologia degli elementi di fissaggio, la coda è l'estremità terminale del gambo e determina il modo in cui la vite entra nel pezzo.

• Coda piatta: il gambo termina con una faccia piatta o leggermente smussata. Senza punto perforante, la vite è destinata a entrare in un foro preforato, punzonato o stampato e quindi formare o tagliare la filettatura di accoppiamento all'interno di quel foro.
• Coda affilata: il gambo si rastrema in una punta conica. La punta funge da punto di partenza, spostando o tagliando il materiale in modo che i fili principali si innestino senza una fase di perforazione separata in molti substrati.

Poiché la punta della coda affilata è rastremata, la sua prima filettatura è incompleta e si approfondisce progressivamente man mano che la vite avanza. Una vite a coda piatta porta filettature più complete più vicine all'estremità del gambo, il che modifica sia la distribuzione del carico lungo la lunghezza impegnata che la forma della curva della coppia motrice.

Selezione dei materiali e trattamento termico: il vero fattore decisivo

I gradi di acciaio al carbonio come C1022A sono solitamente cementati: la superficie è carburata con elevata durezza in modo da poter tagliare o formare una filettatura, mentre il nucleo rimane più morbido e resistente in modo che la vite non si spezzi sotto coppia. Il divario tra durezza superficiale e durezza al cuore è ciò che rende una piccola vite aggressiva e durevole.

Le opzioni in acciaio inossidabile si comportano diversamente e vengono spesso fraintese:

• SUS410, un acciaio inossidabile martensitico: può essere indurito e rinvenuto, raggiungendo una durezza vicina all'acciaio al carbonio cementato e fornendo allo stesso tempo una moderata resistenza alla corrosione.
• SUS304 e SUS316, acciai inossidabili austenitici: non possono essere rafforzati mediante tempra e rinvenimento. La durezza deriva solo dalla lavorazione a freddo, quindi rimangono più morbidi e sono più inclini al grippaggio e allo sfilamento del filo.

La distinzione conta di più quando la punta è acuta. Quel punto ha una sezione trasversale molto piccola, quindi un punto troppo temprato o poco temperato può fratturarsi durante la guida, mentre un punto poco temprato semplicemente si piega e si rifiuta di avviarsi. Le viti a coda piatta distribuiscono lo stress di guida su un'area più ampia, ma il loro lungo impegno della filettatura significa che la profondità della cassa deve rimanere costante lungo l'intera lunghezza filettata.

Comportamento di formazione della filettatura a coda piatta

Una vite a coda piatta è un dispositivo di fissaggio ad innesto controllato. Poiché non può perforare il pezzo, il diametro e la qualità del foro definiscono le condizioni di formazione della filettatura. Nella lamiera il foro viene normalmente punzonato o praticato leggermente al di sotto della dimensione nominale della filettatura e la vite rotola o taglia la propria filettatura nella parete di quel foro. Nella plastica e nella pressofusione, un foro centrale stampato ottiene lo stesso risultato.

Le conseguenze sono prevedibili: la coppia di avviamento è più elevata perché l'intero profilo della filettatura si innesta immediatamente, la lunghezza di innesto è facile da controllare e i giunti possono essere smontati e rimontati con molti meno danni di quelli che causerebbe una punta affilata. Le viti a coda piatta sono anche la scelta naturale quando la vite passa attraverso un primo pannello e deve formare una filettatura in un dado, una borchia o un secondo strato più spesso.

Viti autofilettanti a coda piatta per metallo e fori ciechi La coda piatta smussata è adatta a metallo preforato, fori ciechi e lavori di fondo, con teste piatte o bombate e opzioni in acciaio al carbonio o inossidabile. Visualizza il prodotto →

Comportamento di formazione della filettatura della coda affilata

Una vite di coda affilata scambia il controllo con la velocità. La punta si posiziona da sola, spinge da parte il materiale e mette in contatto i primi fili, quindi non è necessaria alcuna operazione di foratura separata nel legno, nel truciolato, nella lamiera sottile e in molte materie plastiche. Il compromesso è che il substrato deve accettare il materiale spostato. Nel legno duro o nell'acciaio spesso la punta non ha un posto dove spostare il materiale e la coppia motrice aumenta notevolmente.

I design a punta affilata concentrano anche lo stress, poiché la punta conica trasporta meno materiale e i carichi che formano la filettatura convergono su un piccolo volume di acciaio temprato. È qui che il controllo della profondità del bossolo diventa critico: un bossolo troppo superficiale e la punta si deforma, un bossolo troppo fragile e la punta si scheggia.

Viti autofilettanti a punta affilata a testa cilindrica Ideali per assemblaggi metallici preforati, queste viti a testa cilindrica con intaglio a croce tagliano le filettature e distribuiscono la forza di serraggio negli involucri di costruzioni, mobili e attrezzature. Visualizza il prodotto →

Viti a coda piatta e a coda affilata affiancate

La tabella seguente riassume le differenze più importanti durante il lavoro sulle specifiche.

Come il trattamento termico favorisce una formazione uniforme della filettatura

Le prestazioni di formatura della filettatura sono un risultato del trattamento termico tanto quanto un risultato della progettazione. La carburazione crea lo strato superficiale duro, estinguendo i blocchi nella trasformazione, e la tempra ripristina una tenacità del nucleo sufficiente per sopravvivere alla coppia di installazione. La profondità del rivestimento, la durezza superficiale e la durezza al cuore devono essere tutte mantenute all'interno di una finestra, e tale finestra è più facile da mantenere quando l'atmosfera del forno e il profilo della temperatura si ripetono da un lotto all'altro.

L'attrezzatura di processo quindi è direttamente responsabile della qualità degli elementi di fissaggio. Forni di cementazione e rinvenimento in atmosfera controllata da una gamma opportunamente specificata di apparecchiature per il trattamento termico mantenere uniforme la profondità del caso in un lotto di produzione anziché solo in un campione. Le indagini sulla durezza e i test in nebbia salina confermano quindi che lo strato superficiale si comporta come previsto in servizio.

Abbinamento del tipo e del materiale della punta al substrato

La decisione materiale dovrebbe seguire il substrato e non viceversa.

• Lamiera di acciaio sottile, da circa 0,5 a 1,5 mm: una vite in acciaio al carbonio temprato con cassa affilata è la più veloce; una vite a coda piatta è adatta al lavoro laddove contano di più un foro pilota definito e un impegno ordinato della filettatura.
• Acciaio superiore a circa 2 mm: utilizzare una vite a coda piatta in un foro pilota praticato o una vite autoperforante. Una vite autofilettante a coda affilata avrà difficoltà.
• Legno e truciolato: i design della coda affilata, idealmente con una nervatura tagliente o una coda in stile tipo 17, riducono le spaccature vicino ai bordi e alle estremità.
• Materie plastiche e pressofusioni: una vite a coda piatta in un foro centrale stampato limita lo stress e le crepe del telaio.
• Servizio corrosivo: SUS410 dove è necessaria durezza, SUS304 o SUS316 dove domina la resistenza alla corrosione e le condizioni di guida rimangono delicate.

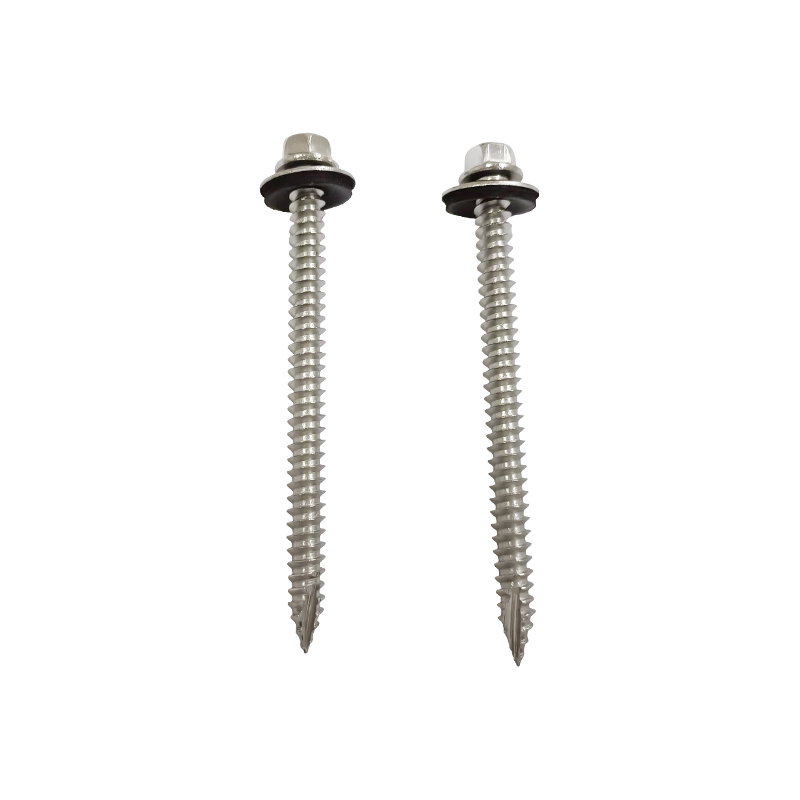

Vite autofilettante tipo 17 a testa esagonale con rondella EPDM Per coperture e rivestimenti metallici esterni, questa vite SUS410 utilizza una filettatura di sostegno e una rondella di tenuta per migliorare l'aggancio e resistere all'ingresso di umidità. Visualizza il prodotto →

Modalità di guasto comuni e relative cause materiali

Domande frequenti

La scelta tra una vite autofilettante a coda piatta e una a coda affilata dipende da come deve formarsi il giunto. Una coda affilata ottimizza la velocità di installazione e la capacità di autoavviamento, a condizione che il substrato possa accettare il materiale spostato e che la punta abbia dietro di sé la giusta profondità di rivestimento. Una coda piatta ottimizza la qualità dell'innesto, la prevedibilità della coppia e la riutilizzabilità, a condizione che il foro sia preparato correttamente. In entrambi i casi, la qualità e il trattamento termico della punta determinano se l'intento progettuale sopravvive alla produzione.

Per una visione più ampia di come questi elementi di fissaggio vengono classificati e applicati, questa panoramica di tipi e selezione di viti autofilettanti è un utile compagno di lettura.
